HXI HLNAV-364低噪聲放大器50-65GHz
發布時間:2024-11-07 10:52:21 瀏覽:348
HLNAV-364是一款50至65 GHz的低噪聲放大器,適用于點對點無線電、雷達發射機以及WiGig開發和測試設備。該放大器采用MMIC技術,確保了高可靠性和重復性。它提供了WR-15波導接口,配置為使用標準UG-385/U法蘭的直線型式。放大器包含電壓調節器和偏置排序電路,允許使用單一偏置電源供電。

技術規格如下:
頻率范圍:50.0至65.0 GHz
噪聲系數:典型值為6.0 dB(50 GHz時),52-67 GHz時典型值為5.2 dB
小信號增益:最小25 dB
P1dB:典型值為+13 dBm
輸入回波損耗:典型值為7 dB
輸出回波損耗:典型值為13 dB
最大輸入功率:-5 dBm,不損壞
直流偏置:典型值為+6 VDC @ 300 mA
射頻接口:WR-15波導,UG-385/U法蘭
尺寸:1.31英寸長 x 1.34英寸寬 x 0.97英寸高
表面處理:鍍金
其他相關型號:
| Waveguide LNAs | |||||
| Part Number | Frequency Range (GHz) | Input/Output | Noise Figure (dB) typical | Gain (dB) typical | P1dB (dBm) typical |
| HLNAA – 314 | 28.0 – 36.0 | WR-28 / UG- 599/U | 3.5 | 19 | 13 |
| HLNAA – 266 | 32.0 – 34.0 | WR-28 / UG-599/U | 3 | 40 | 20 |
| HLNAA – 372 | 33.0 – 36.0 | WR-28 / UG-599/U | 3.2 | 35 | 10 |
| HLNAA – 346 | 34.0 – 36.0 | WR-28 / UG- 599/U | 3.6 | 25 | 8 |
| HLNAU – 229 | 50.0 – 60.0 | WR-19, UG-383/U-M | 5.2 | 34 | 10 |
| HLNAV – 283 | 50.0 – 60.0 | WR-15 / UG-385/U | 5.2 | 16 | 10 |
| HLNAV – 364 | 50.0 – 65.0 | WR-15 / UG-385/U | 5.2 | 25 | 10 |
| HLNAV – 383 | 50.0 – 67.0 | WR-15 / UG-385/U | 5.2 | 30 | 10 |
| HLNAV – 262 | 55.0 – 65.0 | WR-15 / UG- 385/U | 4.8 | 16 | 10 |
| HLNAV – 357 | 57.0 – 64.0 | WR-15 / UG-385/U | 5 | 34 | 10 |
| HLNAV – 361 | 57.0 – 66.0 | WR-15 / UG-385/U | 5 | 28 | 10 |
HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司,主要為國防、太空和航空市場提供廣泛的產品線,包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等,頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品,歡迎咨詢了解。
推薦資訊

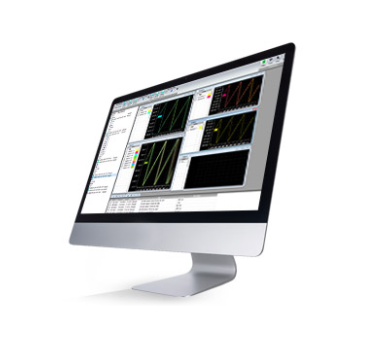

Teledyne SP Devices?測試設備IQE100是寬帶不平衡校準IP,可應用復雜調制器(如直接下變頻接收器)對無線通信架構中的同相和正交信號路徑實現數字匹配。Teledyne SP Devices測試設備IQ E100 IP核可作為FPGAIP和GDSII宏塊。

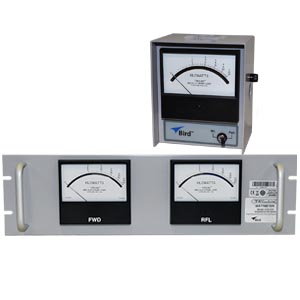

?Bird射頻?剛性線路射頻功率計與合理的1-5/8"、3-1/8"、4-1/16"或6-1/8"剛性線路部分和插件相結合運用時產生完整性的工作功率檢測系統元素。
