HXI HMSW系列K,Ka,Q,U,V,E,W波段精密手動波導開關
發布時間:2025-01-21 08:40:30 瀏覽:428
HMSW系列提供了一種高精度的手動波導開關解決方案,適用于需要在不同端口之間進行連接或隔離的測試和測量應用。這些開關覆蓋廣泛的頻率范圍,從18 GHz到110 GHz,能夠適應多種波導尺寸,從WR-42到WR-10。
Frequency band | K | Ka | Q | U | V | E | W |
Frequency Range(GHz) | 18-26.5 | 26.5-40 | 33-50 | 40-60 | 50-75 | 60-90 | 75-110 |
Waveguide Size | WR-42 | WR-28 | WR-22 | WR-19 | WR-15 | WR-12 | WR-10 |
Insertion Loss(dB,max) | 0.4 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 |
Isolation(dB,min) | 60 | ||||||
VSWR(typ) | 1.15:1 | ||||||
Dimension"A" (inches/mm) | 0.74/18.7 | 0.73/18.5 | 0.72/18.3 | 0.71/18.0 | 0.7/17.8 | 0.69/17.5 | 0.68/17.2 |
技術特點
頻率覆蓋廣泛:覆蓋K、Ka、Q、U、V、E、W等多個波段。
低插入損耗:在各個頻率帶中,插入損耗低至0.4 dB(最大值)。
高隔離度:最小隔離度達到60 dB。
優良的VSWR:典型電壓駐波比為1.15:1。
精確的機械索引:提供8個45度位置的精確索引。
3通道轉子設計:允許在任意兩個端口之間進行連接或隔離。
應用場景
測試和測量:適用于需要精確控制波導信號路徑的測試和測量設備。
雷達系統:在雷達系統中,用于信號的路由和隔離。
通信系統:在通信系統中,用于信號的切換和分配。
HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司,主要為國防、太空和航空市場提供廣泛的產品線,包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等,頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品,歡迎咨詢了解。
推薦資訊

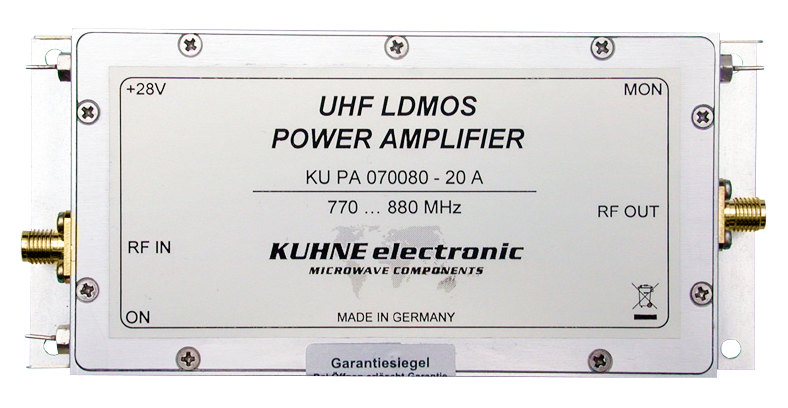

Kuhne KU PA 070080-20 A 是一款高性能射頻功率放大器,工作頻率770-880MHz,提供43dBm(20W)輸出功率,支持COFDM(37dBm/5W)和模擬傳輸系統。具有30dB增益、40%效率、低諧波(≥30dB)和優異線性度(IM3≥39dBc@40dBm),采用28V供電,尺寸130×60×20mm,適用于移動通信和數字廣播。

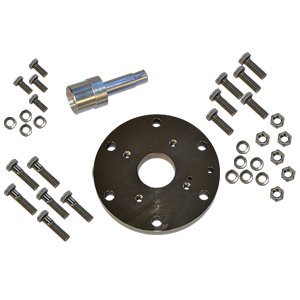

法蘭又被稱為法蘭盤或突緣。法蘭是連接管路和閘閥的器件,連接上管端.法蘭上帶孔,螺釘連接兩個法蘭。法蘭用墊片密封隔絕,劃分為螺紋連接法蘭、焊接法蘭和夾套法蘭。
