- 產品詳情

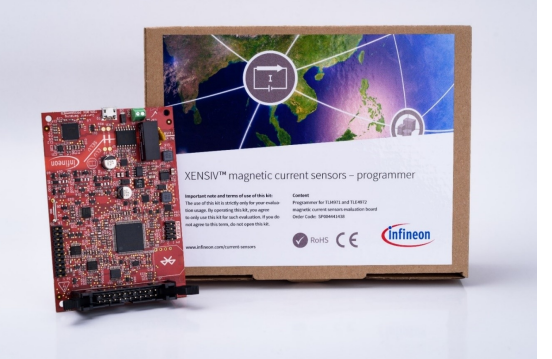

英飛凌 CUR SENSOR PROGRAMMER 板是一款實用板，專門設計用于連接工作在 4971.4972V 電源電平下的 TLI3 和 TLE3 霍爾電流傳感器。該板與所有TLI4971/TLE4972三相評估板兼容，可用于執行實時電流電平讀數、診斷檢查(例如。OCD檢查)、EEPROM配置、校準。
兼容板：
TLE4972 EVAL STD PCB，-基于TLE4972-AE35D5型 (TDSO封裝變體)，191A滿量程范圍。
TLE4972 EVAL INLAY，-基于TLE4972-AE35D5型(TDSO封裝變體)，420A滿量程范圍。
TLE4972 EVAL LAT BAR，-基于TLE4972-AE35S5型(VSON 封裝變體)，540A 滿量程范圍。
TLE4972 EVAL VER BAR，-基于TLE4972-AE35S5型(VSON 封裝變體)，842A 滿量程范圍。
TLI4971 EVAL 120A，-基于TLI4971-A120T5-E0001 (TISON 封裝變體)，120A 預校準器件，內部電流軌
訂購指南：
| Device name | sp number | Device information | |
| CUR SENSOR PROGRAMMER | SP004441438 | Current Sensor Programmer for TLE4972/TLx4971 | |
| TLE4972 EVAL STD PCB | SP005632136 | TLE4972 TDSO,multi-layer FR4 board,45°S-bend | |
| TLE4972 EVAL INLAY | SP005632138 | TLE4972 TDSO,FR4 board with copper inlay,45°S-bend | |
| TLE4972 EVAL VER BAR | SP005632142 | TLE4972 VSON,Busbar,Vertical insertion | |
| TLE4972 EVAL LAT BAR | SP005632140 | TLE4972 VSON,Busbar,45°S-bend | |
| TL14971 EVAL 120A | SP005354588 | 3-phase evalboard for TL14971,S- Bend | |
功能概要
USB側重新加強了電氣隔離，以防安全
使用XMC4700作為目標微控制器和模數接口
兼容所有TLE4972/TLI4971三相板
實現實時電流電平讀數和編程接口
注冊評估板時提供專用軟件/固件 @myInfineon
潛在應用
汽車
工業
參數
| 參數 | CUR傳感器編程器 |
|---|---|
| 應用 | 工業 ; 汽車 |
| 裝置 | TLI4971 ; TLE4972 |
| 家庭 | 電流傳感器 |
| 產品描述 | 實用工具，可實時讀取和配置TLI4971/TLE4972電流傳感器 |
| 目標應用 | 汽車 ; 工業 |
| 類型 | 演示板 |
