- 產品詳情
這款5200系列 C波段鎖相環(PLL)低噪聲放大器(LNB) 主要用于衛星信號接收，特別適合C波段頻率范圍的應用。
規格參數：
噪聲溫度：典型值為25K，最大不超過30K(在常溫下)。
本振穩定性：±150 kHz，最大偏差為±250 kHz。
相位噪聲(SSB最大值)：
1 kHz：-73 dBc/Hz
10 kHz：-83 dBc/Hz
100 kHz：-95 dBc/Hz
輸入VSWR：最大2.5:1
輸出VSWR：最大2.5:1
增益：典型增益60 dB，最小55 dB，最大70 dB。
增益平坦度：整個頻帶范圍內最大≤5 dB p-p。
輸出P1dB：+5 dBm最大值。
電源和接口：
DC電源：+12V至+24V DC
電流：最大250 mA。
輸入接口：CPR 2296防水波導接口。
輸出接口：
F型連接器(75歐姆)
N型連接器(50歐姆)
物理參數：
尺寸(長 x 寬 x 高)：179 mm x 99 mm x 70 mm (約7.05英寸 x 3.9英寸 x 2.75英寸)。
重量：575克(約20.3盎司)。
工作溫度：-40°C至+60°C。
存儲溫度：-50°C至+70°C。
頻率范圍：
頻率范圍(GHz)：3.4-4.2 GHz
本振頻率(GHz)：5.15 GHz
中頻輸出頻率(MHz)：950-1750 MHz

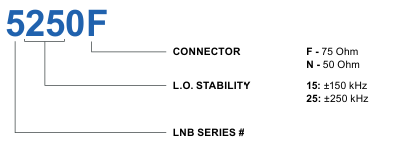

訂購指南：
