KA-BAND EXT REF 9000X SERIES的BDC塊下變頻器。
產品規格：
噪聲系數：在室溫下最大18 dB。
本振穩定性：相位鎖定至外部參考信號。
相位噪聲(SSB)最大值：取決于外部參考信號。
輸入 VSWR：2.2 : 1 最大。
輸出 VSWR：2.2 : 1 最大。
增益：典型25 dB，最小22 dB，最大28 dB。
增益平坦度：全頻帶范圍內最大≤ 4 dB p-p。
輸出P1dB：最小+5 dBm。
電氣參數：
直流電源：+15V至+24V DC。
電流：最大350 mA。
輸入(防水)：SMA連接器，50歐姆。
輸出(防水)：F型連接器(75歐姆)，N型連接器(50歐姆)，SMA連接器(50歐姆)。
尺寸(長×寬×高)：90毫米 × 78毫米 × 40毫米(3.54英寸 × 3.07英寸 × 1.57英寸)。
重量：400克(14.11盎司)。
工作溫度：-40°C至+60°C。
存儲溫度：-40°C至+80°C。
外部參考頻率：-5至+5 dBm。
保護等級：IP67。
頻率帶寬：
1. 9000XA：頻率帶寬18.20-19.20 GHz，LO頻率17.25 GHz，IF頻率950-1950 MHz。
2. 9000XB：頻率帶寬19.20-20.20 GHz，LO頻率18.25 GHz，IF頻率950-1950 MHz。
3. 9000XC：頻率帶寬20.20-21.20 GHz，LO頻率19.25 GHz，IF頻率950-1950 MHz。
4. 9000XD：頻率帶寬21.20-22.20 GHz，LO頻率20.25 GHz，IF頻率950-1950 MHz。
這款BDC適用于衛星通信中的KA頻段信號接收，具有優良的增益和噪聲性能，防水防塵等級為IP67，能夠在惡劣環境下穩定工作。

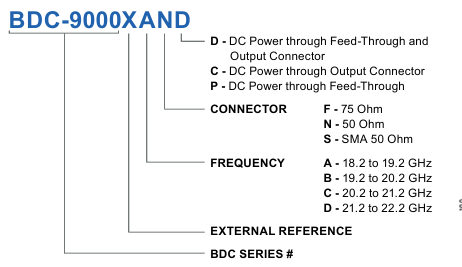

訂購指南：
相關型號：
BDC-9000AFD
